Sinus 06NC50/20X40-5D

Listwy dylatacyjne montowane są w betonowych płytach podłogowych w celu kompensacji ruchów w odcinkach płyt. Płyty betonowe narażone na działanie wewnętrzne i naciski zewnętrzne. Uszkodzenia powstają głównie na krawędziach płyt w pobliżu połączeń. Połączenie płyt podłogowych powinno kompensować ich wzajemne, poziome przemieszczenia (prostopadłe i równolegle do dylatacji), które zwykle powstają na skutek rozszerzalności cieplnej i skurczu betonu. Jednocześnie połączenie musi blokować ruchy pionowe i wzajemne zakrzywianie się elementów stropów, będące konsekwencją ruchu drogowego, dużych obciążeń oraz nierównomiernego parcia biernego gruntu.

Ruchy dybli:

• Wielkość dybla180x120x8mm ±15mm równolegle i ±20mm prostopadle
• Wielkość dybla 180x140x10mm ±20mm równolegle i ±30mm prostopadle

Dylatacje Conecto Sinus zapewniają równomierny rozkład obciążeń pomiędzy płytami podłogowymi, zapobiegając nadmiernym miejscowym naprężeniom. Dylatacje pozwalają wyeliminować główną przyczynę niekontrolowanego pękania podłogi, przedłużają jej trwałość i poprawiają komfort użytkowania. Liczba dylatacji powinna umożliwiać podzielenie podłogi na regularne pola o kształcie zbliżonym do kwadratu o powierzchni do 1000m², co stanowi dzienną wydajność posadzki. Łączenia powinny być rozmieszczone w odległości nie większej niż 45x45m. System jest kompletny, łatwy w montażu i gotowy do zastosowania, wystarczy umieścić profile w miejscu montażu i połączyć je bez użycia kluczy, za pomocą dołączonych do zestawu śrub z nakrętkami motylkowymi. Połączenia Conecto Sinus zapewniają odpowiednią wytrzymałość w przypadku stałych, dużych obciążeń ruchowych.

Zastosowania:

• Posadzki przemysłowe
• Centra logistyczne i dystrybucyjne
• Obiekty przemysłowe
• Magazyny i składy przemysłowe
• Lotniska

Karta techniczna

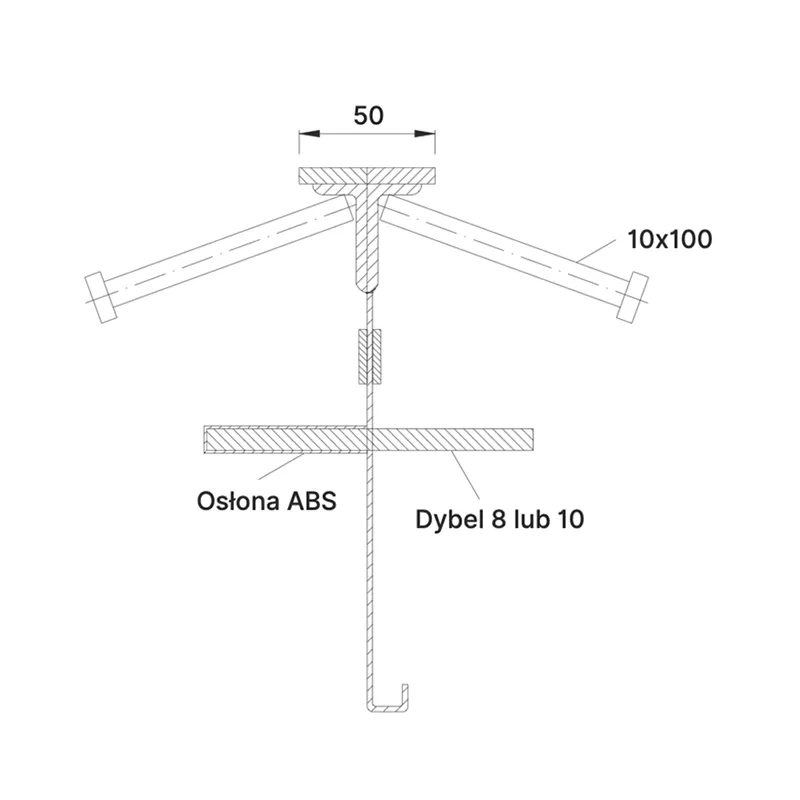

Rysunki techniczne
